扭簧構型以及設計需要哪些要求？

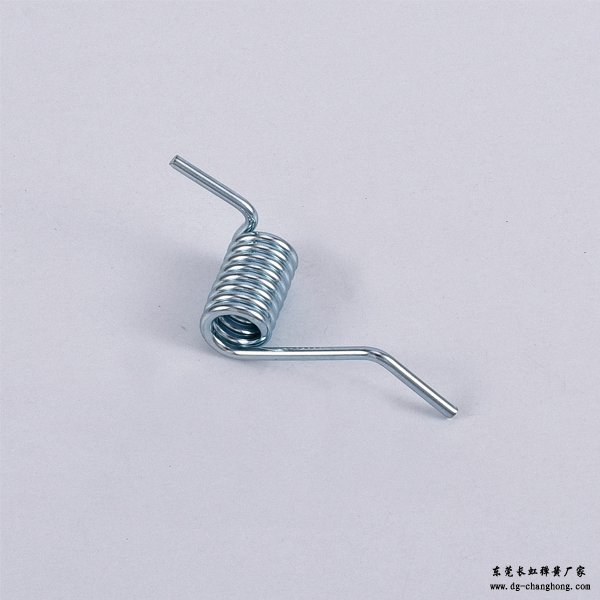

（1）扭力彈簧是一種可以產生扭矩或旋轉力的螺旋扭轉彈簧。扭轉彈簧的末端固定在其他部件上，當其他部件圍繞彈簧中心旋轉時，彈簧將它們拉回到原來的位置。雖然彈簧被稱為扭轉彈簧，但它受到的是彎曲應力而不是扭轉應力。扭轉彈簧可以通過繞彈簧本體中心軸旋轉力臂來存儲和釋放角能或靜態固定裝置。

（2）這種類型的彈簧通常是緊密包裝的，但彈簧圈之間有一個節距以減少摩擦。它們產生對旋轉或旋轉外力的阻力。根據應用要求，設計扭轉彈簧的旋轉方向（順時針或逆時針）來確定彈簧的旋轉方向。

（3）用途：扭簧的常用用途有：衣針、紙夾筆記板、后擋板、車庫門。扭簧還用于鉸鏈、平衡體和手柄復位裝置。彈簧的尺寸范圍很廣，例如用于電子設備的微型彈簧和用于座椅控制器的大型彈簧。彈簧應根據旋轉方向加載；不建議從自由位置以外的位置旋轉彈簧。當彈簧旋轉時，直徑變短，彈簧體變長。當設計空間有限制時，需要考慮這一點。扭簧采用桿或管支承時，其工作性能最佳。設計人員應考慮摩擦和臂彎對扭矩的影響。

（4）配置：扭轉彈簧的設計使其彈簧圈彼此緊密接觸，以促進旋轉并產生角回彈。力臂的配置有很多選擇，因此彈簧可以用不同的方式固定。對于扭簧，應考慮的力臂規格包括力臂的角度、等力臂的長度和力臂的閉合形式。當彈簧在直線上或平行于同一側時，力臂的角度被認為是0°，并且該角度沿非旋轉方向增加。力臂的閉合形式有直扭、直偏、鉸鏈?zhǔn)?、短拉鉤閉合和拉鉤閉合。

（5）為了滿足使用要求，可以對扭力彈簧的合攏處進行彎曲和扭轉，也可以將合攏處做成拉鉤或拉環。

（6）雙扭簧由一組右側旋轉線圈和一組左側旋轉線圈組成。這些線圈通常由線圈之間未閉合的身體部分連接，并平行旋轉。這部分需要單獨設計，其總扭矩是兩端彈簧圈的總和。
